Витая пара UTP cat.5e 4 пары: как выбрать кабель для домашней и офисной сети

Введение

Когда в квартире или офисе нужно развести интернет по комнатам, всё почти всегда упирается в один вопрос: какой кабель брать. Витая пара UTP категории 5e на четыре пары держится в лидерах уже больше двадцати лет, и дело тут не в рекламе. Такой кабель стоит недорого, монтируется без хитрого оборудования и уверенно тянет гигабит на сотню метров.

Аббревиатура читается просто: UTP — это unshielded twisted pair, «неэкранированная витая пара». Внутри общей оболочки лежат четыре пары, каждая скручена со своим шагом, и именно скрутка гасит наводки и большую часть помех. Экрана в такой конструкции нет — в отличие от FTP или SF/UTP, — поэтому кабель выходит тоньше, мягче и дешевле в монтаже.

Проблема в другом. Под одной и той же надписью в прайсе — «кабель витая пара UTP cat.5e 4 пары» — лежат совершенно разные изделия. Один кабель отработает пятнадцать лет без единого сбоя, второй начнёт терять скорость уже через полгода, а третий порвётся прямо в руках монтажника во время протяжки. Внешне два кабеля из разных бухт различить почти невозможно: вся разница спрятана в мелочах — материал жилы, её толщина, тип оболочки, аккуратность производства.

Дальше разберём всё по шагам: чем cat.5e отличается от соседних категорий, почему медь и CCA — совсем не одно и то же, какой кабель нужен для стационарной линии, а какой — для патч-кордов, и какую оболочку выбрать для короба в квартире и для уличной трассы. Кабель прокладывают один раз и на много лет, поэтому полчаса, потраченные на выбор, окупаются с запасом. После этого купить нормальный кабель UTP на четыре пары будет несложно даже без опыта.

Разобравшись с этими нюансами, подобрать подходящий кабель витая пара UTP cat.5e 4 пары под свою задачу будет несложно даже без опыта монтажа.

Чем отличается UTP cat.5e 4 пары от cat.5 и cat.6

Цифра после слова cat в маркировке — не рекламный значок, а отсылка к набору стандартов TIA/EIA-568. Категория показывает, до какой частоты изделие проверено на заводе и насколько сильно оно искажает форму сигналов при передаче данных. Заодно уточним термин: категория описывает само изделие, а класс — уже смонтированную линию целиком. Внешне три соседние категории похожи как близнецы, но в работе кабель ведёт себя по-разному.

Cat.5 — категория, которой больше нет

Старый кат.5 рассчитан на полосу 100 МГц, но требования по переходному затуханию у него были мягче. В 2001 году стандарт отменили, и сегодня такой кабель в продаже практически не встречается. Если продавец предлагает «просто пятёрку» заметно дешевле остальных, речь почти наверняка идёт о неудачной 5e — читайте, что напечатано на оболочке.

Cat.5e — рабочий минимум для гигабита

Буква «e» — это enhanced, «улучшенная». Полоса частот осталась прежней, 100 МГц, но нормы по наводкам между парами ужесточили, а вместе с ними подтянулась и устойчивость к электромагнитным наводкам снаружи. Именно это позволило запустить Ethernet 1000BASE-T, где данные идут одновременно по всем четырём парам. Неэкранированный кабель UTP категории 5e держит гигабит на дистанции до 100 метров — этого хватает и для домашней разводки, и для офисной СКС (структурированных сетей предприятия), и для линий видеонаблюдения.

Маркировки 5e и 5е — латиницей и кириллицей — на бухтах кабеля разных заводов означают одно и то же, путаницы тут нет.

Cat.6 — запас на вырост

Шестая категория проверяется до 250 МГц, жила в ней толще, а между парами часто стоит пластиковый разделитель-крестовина. Такой кабель жёстче, хуже укладывается в углах и стоит заметно дороже. Гигабит он тянет те же 100 метров, а вот 10 Гбит/с — только на коротких участках, порядка 55 метров. Полноценные десять гигабит по всей длине — это уже cat.6a.

Сравнение по ключевым параметрам

Ключевые характеристики трёх категорий удобнее смотреть рядом:

Параметр Cat.5 Cat.5e (UTP) Cat.6 Полоса частот 100 МГц 100 МГц 250 МГц Максимальная скорость 100 Мбит/с 1 Гбит/с 10 Гбит/с (до 55 м) Гигабит на 100 м без гарантии да да Диаметр жилы, калибр 24AWG 24AWG 23–24AWG Число пар 4 4 4 Статус стандарта отменён действующий действующий

Как выбрать под свою задачу

Выбор кабеля почти всегда укладывается в четыре сценария:

• Квартира или частный дом. Роутер, ТВ-приставка, точки доступа Wi-Fi, компьютерные розетки по комнатам — кабель UTP cat.5e 4 пары закрывает всё.
• Офис до 50 рабочих мест. Гигабитные коммутаторы и маршрутизаторы, обычная LAN — пятой категории с индексом «e» достаточно.
• Камеры с питанием по PoE. Здесь категория второстепенна, критична медная жила: алюминий греется и роняет напряжение на дальних камерах.
• Магистрали между этажами и стойка с прицелом на 10 Гбит/с. Вот тут есть смысл смотреть в сторону cat.6 и 6a.

Переплачивать за шестую категорию ради домашнего интернета бессмысленно: узким местом станет не кабель, а тариф провайдера и Wi-Fi. А вот экономить на качестве самого кабеля не стоит — честный UTP cat.5e от нормального завода работает лучше, чем сомнительная «шестёрка» из безымянной бухты. Почему так — разберём дальше.

Медь или CCA: какой проводник выбрать для витой пары cat.5e

Маркировка категории на оболочке ничего не говорит о том, из чего сделана жила внутри. А материал проводника решает главное: проработает линия пятнадцать лет или начнёт сыпаться уже через сезон. Вариантов на рынке всего два, и цена между ними отличается почти вдвое — отсюда и весь соблазн сэкономить.

Медь (Cu, BC) — то, под что писался стандарт

Bare Copper, в прайс-листах BC или Cu, — это цельная медь по всему сечению жилы. Сопротивление предсказуемое, жила гнётся и не ломается, а нормы TIA/EIA изначально рассчитывались на медные проводники. Кабель UTP cat.5e с честной медью работает ровно так, как написано в учебнике: гигабит на сто метров, стабильный линк, никаких сюрпризов на этапе сдачи объекта.

CCA — алюминий в медной рубашке

Аббревиатура расшифровывается как copper-clad aluminum: внутри алюминий, снаружи слой меди толщиной в несколько микрон. Расчёт идёт на скин-эффект — на высоких частотах ток движется по поверхности, поэтому на коротком отрезке такой кабель данные передаёт. Проблема в том, что сети строят не на три метра, и на реальной трассе экономия оборачивается вызовом монтажника через год.

Пять причин отказаться от CCA

• Сопротивление выше в полтора раза. Затухание растёт, и стометровый сегмент фактически превращается в 60–70 метров. Тестеры Fluke видят провал сразу, а без прибора это выглядит как «интернет почему-то тормозит по вечерам».
• PoE работает вполсилы. Питание сетевого оборудования идёт по тем же парам, и алюминий заметно проседает по напряжению — камера на дальнем конце линии уходит в циклическую перезагрузку, особенно на морозе.
• Жила ломается. Алюминиевый проводник хрупкий: пара перегибов в углу короба или повторный обжим коннектора — и жила переламывается прямо внутри изоляции. Глазом такой обрыв не виден.
• Контакты окисляются. В точке прокола ножевого контакта обнажается алюминий, оксидная плёнка нарастает, и через полтора года скорость начинает плавать без видимой причины.
• Гарантия и качество. Серьёзные заводы на изделия из CCA гарантию либо не дают вовсе, либо сокращают её до формального минимума — это само по себе показательно.

Разница в цифрах выглядит так:

Параметр Медь (BC / Cu) CCA Материал жилы чистая медь алюминий с медным покрытием Сопротивление пары на 100 м около 9,4 Ом 14–16 Ом Реальная длина гигабитной линии до 100 м 50–70 м Питание PoE без ограничений только короткие участки Поведение при изгибе гнётся ломается Вес бухты 305м 9–10 кг 6–7 кг Срок службы 15 лет и больше 2–5 лет

Как отличить медь от CCA прямо в магазине

1. Зачистить кончик и согнуть жилу несколько раз подряд: медь выдержит восемь-десять перегибов, алюминий сломается на втором-третьем.
2. Царапнуть жилу ножом — под тонким медным слоем сразу видно белый металл.
3. Взвесить упаковку. Медный кабель на 305 метров тянет около 9–10 кг, тот же метраж CCA — заметно легче.
4. Прочитать маркировку на оболочке. У честной продукции она выглядит примерно так: «UTP 4PR 24AWG CAT5E CU» или «4х2х0,51» (латиницей 4x2x0,51 — это одно и то же). Обозначение 26AWG вместо 24AWG говорит, что жилу утоньшили ради экономии, а «2x2x0,52» — что пар внутри всего две, и гигабита такой кабель не даст в принципе.
5. Запросить паспорт или протокол испытаний. Продавец, торгующий нормальным товаром, покажет его без вопросов.

Когда CCA всё-таки допустим

Полностью вычёркивать этот вариант не будем: для временной линии, для отрезка метров на двадцать без PoE или для связи двух соседних комнат «лишь бы работало» такой кабель UTP сгодится. Но стационарная разводка по квартире, офисная сеть, видеонаблюдение и всё, что закладывается в стены, — только медь. Экономия в пару тысяч рублей на этапе закупки легко превращается в переделку всей трассы.

Каким производителям кабеля можно доверять

Проще всего снять вопрос покупкой у заводов, которые дорожат именем. Из российского производства это Паритет с маркой ParLan, «Спецкабель», SkyNet; из широко представленных брендов — NETLAN, Hyperline, Cabeus, NIKOMAX; в бюджетном сегменте — Rexant, Proconnect, IEK и DKC. Важный нюанс: почти у каждого из них есть линейки UTP и на меди, и на CCA, поэтому надпись «сделано в России» сама по себе меди в жилу не добавляет — смотреть нужно на конкретный артикул. Зато у таких компаний паспорт на кабель отражает реальные характеристики, а не фантазию продавца.

Одножильный или многожильный кабель: где применять каждый тип

Медь мы выбрали — остаётся второй вопрос, на котором спотыкаются чаще всего. Внутри каждой пары жила бывает цельной или скрученной из тонких проволочек. Разница на первый взгляд мелкая, но перепутать типы — значит либо получить рассыпающиеся контакты в розетке, либо линию, которая рвётся от пары изгибов. Задачи у них разные, и заменять один тип другим нельзя.

Одножильный (solid) — для стационарных трасс

Здесь каждый проводник представляет собой одну сплошную проволоку диаметром 0,51 мм. Такой кабель UTP жёсткий, держит форму, отлично заводится в ножевые контакты — а именно на прокол изоляции рассчитаны и настенные розетки, и модули, и патч-панели, и кроссы в шкафу. Затухание у цельной жилы минимальное, поэтому все нормативные сто метров он отрабатывает честно. В маркировке ищите слово solid или «однож.»; типовая строка на оболочке выглядит как «UTP 4x2x0,51 CAT5E 100МГц одножильный».

Область применения — вся неподвижная разводка: от щитка до комнат, между этажами, к камерам и точкам доступа. Многократных перегибов такая жила не любит: примерно после десятка сгибаний в одном месте медь ломается.

Многожильный (stranded) — для патч-кордов

Каждая жила скручена из семи тонких проволочек. Кабель получается мягким, спокойно переживает тысячи изгибов, не боится, когда его прижимают колесом кресла или дёргают за разъём. Из него делают патч-корды и монтажные шнуры — те самые отрезки, что идут от розетки к ноутбуку и от патч-панели к коммутатору.

Обратная сторона: затухание выше примерно на 20 %, поэтому стандарт ограничивает суммарную длину гибких участков десятью метрами на канал. И самое важное — в ножевой контакт такую жилу заводить нельзя: тонкие проволочки сминаются, соединение получается ненадёжным и разваливается через месяц-другой.

Сравнение двух типов

Критерий Одножильный (solid) Многожильный (stranded) Строение жилы цельная проволока 7 тонких проволочек Гибкость низкая высокая Затухание минимальное выше на ~20 % Рабочая длина до 100 м до 10 м Ножевой контакт да нет Разъёмы 8P8C под solid под stranded Где применяется стены, короба, лотки патч-корды, шнуры Упаковка бухты и катушки по 305 м готовые отрезки

Коннекторы: почему они тоже разные

Разъёмы 8P8C, которые все называют RJ45, выпускают в двух исполнениях. У версии под solid ножи входят в жилу сбоку, у версии под stranded — прокалывают пучок насквозь. Поставите не тот коннектор — контакт будет держаться на честном слове и отвалится при первом же рывке. Универсальные модели существуют, но лучше брать соответствующий тип и обжимать проверенным инструментом: обжимные клещи с нормальной матрицей и отдельный нож для зачистки внешней оболочки. Дешёвый инструмент для монтажа режет изоляцию пар вместе с медью, и линия начинает сбоить сразу после сдачи.

Как выбрать под задачу

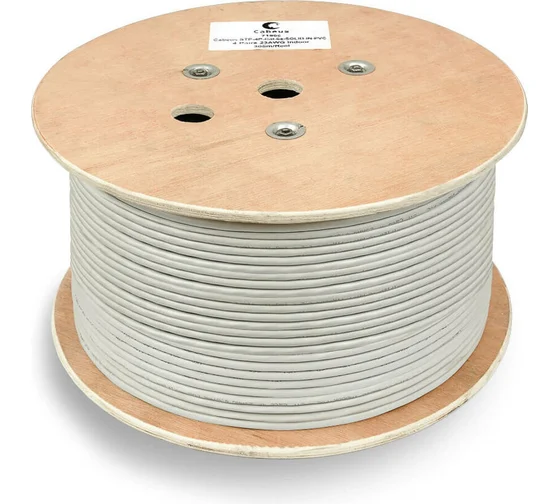

• Разводка по квартире или офису. Одножильный медный кабель UTP категории 5e, бухта 305 м или отрез 100м — под метраж конкретного объекта.
• Соединение оборудования в стойке. Готовые патч-корды заводского обжима: свой патчкорд из жёсткого кабеля проживёт в стойке недолго.
• Провод от розетки к компьютеру. Только многожильный, длиной до трёх метров.
• Смешанная схема. Стационарная трасса — solid, концы — гибкие шнуры через розетки, панели и соединители. Переходники и бочонки в середине линии лучше не использовать вовсе: каждый лишний стык съедает запас по затуханию.

Ещё одна деталь для монтажа: одножильный кабель проще протягивать в трубе и гофре, он не складывается гармошкой и хорошо идёт за протяжкой УЗК. Многожильный в длинных каналах ведёт себя капризно — цепляется и растягивается. Так что тип жилы стоит выбрать до закупки, а не после того, как бухта уже привезена на объект.

Какую оболочку выбрать: PVC, LSZH или кабель для наружной прокладки

Жила отвечает за скорость, а оболочка — за то, где кабель вообще разрешено прокладывать и сколько лет он прослужит. Один и тот же UTP cat.5e на четыре пары выпускают в нескольких исполнениях, и разница в цене доходит до полутора раз. Ошибка здесь заметна не сразу: квартирная «пятёрка», брошенная по улице, за одно лето теряет эластичность и покрывается трещинами.

PVC (ПВХ) — базовый вариант для жилых помещений

Поливинилхлорид — самая распространённая и самая дешёвая оболочка. Она мягкая, легко тянется в коробах, спокойно переносит комнатную влажность и перепады температуры в пределах отапливаемого здания. Типовая строка на упаковке выглядит так: «UTP 4x2x0,51 24AWG indoor PVC, цвет серый, бухта 305 м».

Слово indoor означает внутренний монтаж — такой кабель рассчитан на квартиру, частный дом и небольшой офис без особых требований пожарного надзора. Минус у ПВХ один, но существенный: при горении он даёт густой едкий дым и выделяет хлористый водород. Дома с этим мирятся, в общественном здании — уже нет.

LSZH и нг(A)-HF — когда важна пожарная безопасность

Для офисов, школ, поликлиник и торговых центров нормы требуют кабель с пониженным дымовыделением. В маркировке это отражают по-разному: латиницей — LS, LSZH, LSLTx, HF, HFLTx, FRLSLTx, кириллицей — нг(A)-LS, нг(A)-HF. Расшифровка проще, чем кажется:

• LS — low smoke, при горении мало дыма;
• ZH / HF — zero halogen, состав не выделяет галогены;
• FR — огнестойкое исполнение, линия работает во время пожара;
• нг(A) — российское обозначение группы нераспространения горения.

Стоит такое исполнение примерно на треть дороже, электрические характеристики при этом те же — пары внутри одинаковые. Для офисной сети UTP категории 5e в оболочке нг(A)-LS давно стал негласным стандартом, и на приёмке объекта проверяющий смотрит именно на эту надпись.

Outdoor: PE, HDPE и подвес на тросе

Улица живёт по своим правилам. Для уличной прокладки берут кабель с пометкой outdoor: у него внешняя оболочка из полиэтилена — обычно PE или более плотный HDPE, стойкий к ультрафиолету и морозу до −40 °C. Часто добавляют гидрофобное заполнение, чтобы вода не пошла вдоль пар при повреждении.

Между зданиями линию вешают в воздухе, и здесь нужен вариант с несущим тросом: подвесные конструкции с оцинкованной проволокой в общей оболочке держат пролёт до 50–70 метров без провисания. Там, где кабель трётся о металлические кромки или подвергается механике, применяют полиуретан PUR — он дороже, но не протирается. Экранирование в виде FTP на улице помогает от наводок вдоль силовых линий, а вот от воды и солнца защищает не экран, а именно оболочка.

Сравнение исполнений

Тип оболочки Где применять Температура Особенности PVC (ПВХ), indoor квартира, дом, малый офис −20…+60 °C дешевле всего, едкий дым при горении нг(A)-LS / LSZH офисы, школы, ТЦ, стояки −20…+70 °C мало дыма, без галогенов нг(A)-FRLS системы противопожарной защиты −20…+70 °C сохраняет работоспособность в огне PE / HDPE, outdoor улица, между корпусами −40…+70 °C стойкость к УФ, гидрофоб внутри Outdoor с тросом воздушные пролёты −40…+70 °C несущий элемент в оболочке PUR подвижные и абразивные участки −40…+80 °C максимальная стойкость к истиранию.

Что закупить вместе с кабелем

Бухта — это половина сметы. Чтобы не ездить в магазин дважды, сразу добавьте в список:

• крепёж — скобы под нужный диаметр, хомуты, нейлоновые стяжки;
• кабель-каналы, а для скрытых участков — трубы гофрированные ПВХ и металлорукав;
• трубу ПНД для входа в дом под землёй;
• распаячные коробки и блоки розеток под комнатные точки подключения;
• протяжки для кабеля, если трасса идёт по готовым штробам;
• кроссовое поле или мини-панель, когда линий больше четырёх.

Отдельный момент для частного сектора: если провайдер заводит оптику по технологии FTTH, в щитке ставится абонентский терминал, к нему идут оптические патч-корды, а медная разводка начинается уже после него — и вот здесь как раз нужен UTP нужного исполнения. Логика выбора в итоге простая: внутри дома — ПВХ, в офисе и на путях эвакуации — нг(A)-LS, снаружи — outdoor с полиэтиленом, а по воздуху — вариант с тросом.
